热式质量流量计

上架时间:2021-04-13
浏览次数:23
产品类型:
产品颜色:
产品价格:¥
产品详情

产品描述


   HJ-100热式气体质量流量计采用热导原理,仪表以标准单位测量气体质量流量而无须温度及压力补偿,同时可以测量过程气体温度。多种计量单位可现场选择(scfm,sfpm,nm3/h等)。提供两路4-20mA分别是瞬时流量和温度,流量还有脉冲输出。可选的显示/键盘模块可以显示瞬时和累计流量,工作时间,温度和报警点。它允许用户现场设定满量程,管道面积,报警点,小流量切零,脉冲输出频率,延时等。


   RS485接口,搭载协议为Modbus,Profibus-DP,Devicenet和Ethernet可选。使该仪表跨入现场总线仪表行列。


   该系列流量计有插入式和带测量管式两类,插入式传感器为直径1/2",最长36"(914mm)的探头(更长传感器也可制造);带测量管式传感器有1/4到6"(6.25mm到152mm)的测量管,带内置流量调节器从而无须上下游有较长直管段,管道连接可以是法兰、NPT螺纹或焊接。材质为316不锈钢,哈氏C合金或其它材料。


原理简介


   热扩散技术是一种在苛刻条件下性能优良、可靠性高的技术,其典型传感元件包括两个热电阻(铂RTD),当这两个RTD被置于流体中时,其中一个被加热,另一个用于感应过程温度。两个RTD之间的温差与过程流速及过程介质的性质有关,保持该温差恒定,则电子单元加热RTD的能量与质量流量成函数关系。


性能指标


测量性能


精度:±1%的读数或±0.25%的满量程


调试:按NIST计量标准标定


重复性:±0.2%满量程


响应时间:0.9秒


操作性能


测量单位


SCFM,SCFH,Nm3H,SLPM,KB/HR,LBS/M,SFPM,SFPS,NMPS.可选

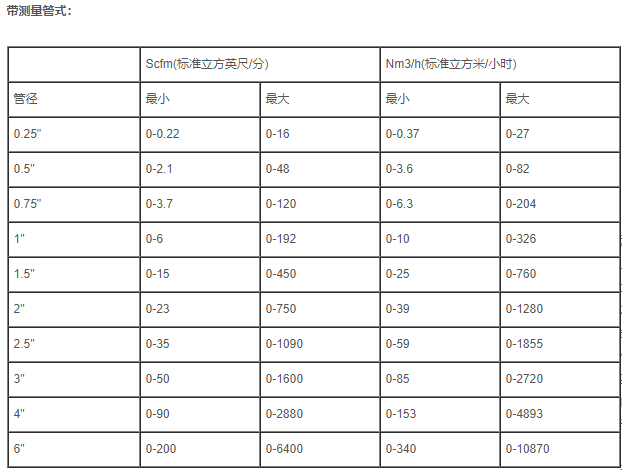

流量范围


插入式:0-163Nmps(标米每秒)


0-32,000sfpm(标英尺每分)




*流速/流量范围不在该范围内的应用可通过扩径或缩径来解决,向厂家查询。


压力:


插入式:34.5Bar(500psi)


带测量管式:以NPT连接为例34.5Bar(500psi)


注:以上为38℃条件指标


更高耐压要求向工厂查询


温度:


标准传感器:-40~121℃


中温传感器:0~204℃


高温传感器:0~343℃


电子单元:-40~70℃无显示


          -20~60℃有显示


注:0.25"和0.5"管道式无高温传感器


供电:


标准24VDC,±10%,0.5A


可选85-250VAC,50/60Hz,25W功率。


输出:


*两路隔离4-20Ma,一路瞬时流量,一路温度;


*100Hz,10隔离脉冲流量输出


(脉冲输出端子可用作隔离报警输出)


*RS485接口,Modbus,Profibus-DP,Devicenet和Ethernet协议可选。


理性物能:


传感器材质:


316ss标准;Hastelloy C276可选。


外壳:


   防护等级:NEMA 4X,(IP66)


   危险区域:II区I级B,C,D组


电缆:


  分体式:5芯屏蔽电缆,线规22 AWG,最长30米。


  输出信号:推荐2芯屏蔽电缆,线规22 AWG,最长1000米。


可插拔球阀组件:


低压组件:耐压4.1Bar(60 psig)


高压(曲柄)组件:NPT 41Bar(600 psig)


ANSI 150 & ANSI 300
