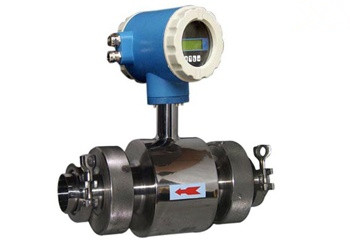

    卫生型电磁流量计

    上一页

    下一页

    *详细描述*



         LDB卫生型智能电磁流量计是一种高性能、高可靠性的流量计,它采用了新一代专用优质衬里材料和便于经常清洗的连接方式,广泛应用于食品、医药和酿造行业。

         LDB卫生型智能电磁流量计有:夹持型、螺纹型、卡箍型三种。

    夹持型电磁流量计

    主要技术指标

    公称通径(mm)

    25、40、50、80、100、150、200

    介质电导率

    ≥5μs/cm

    工作压力

    0.6MPa  1.0 MPa  1.6MPa   2.5MPa

    精度

    示值的±1.0%或±0.5%(可选±0.3%)

    衬里材料

    PFA  F46

    电极材料

    316L不锈钢(也可选其它材质:HC、Ti、Ta、Pt)

    安装形式

    一体式  分体式

    连接方法

    夹持式,符合GB9119-88或GB9915-88

    其他技术指标,例如:流速、量程、环境温度、介质温度、供电电源、功耗、防爆要求、防护等级、输出信号、通讯、电气连接等都与普通法兰式电磁流量计相同。

    外形及安装尺寸

    外形尺寸表



    通径

    耐压MPa

    H

    h

    L

    D0

    D

    25

    0.6



    1.0



    1.6



    2.5

    235

    115

    95

    67

    87

    40

    260

    127

    110

    85

    105

    50

    270

    140

    120

    100

    120

    80

    280

    154

    180

    130

    150

    100

    290

    163

    180

    155

    175

    150

    330

    200

    230

    200

    220

    200

    340

    220

    300

    250

    270

    螺纹型电磁流量计

    主要技术指标

    公称通径(mm)

    25、40、50、80、100

    介质电导率

    ≥5μs/cm

    工作压力

    0.6MPa  1.0 MPa  1.6MPa

    精度

    示值的±1.0%或±0.5%(可选±0.3%)

    衬里材料

    PTFE  F46  PFA

    电极材料

    316L不锈钢

    安装形式

    一体式  分体式

    连接方法

    螺纹式,符合ISO2037配套提供连接附件

    其它技术指标,例如:流速、量程、环境温度、介质温度、供电电源、功耗、防爆要求、防护等级、输出信号、通讯、电气连接等都与普通法兰式电磁流量计相同。



    外型及安装尺寸

    外形尺寸表

    通径

    耐压MPa

    H

    h

    L

    d

    M

    25

    0.6



    1.0



    1.6

    235

    115

    229

    22.4

    Rd52×1/6″

    40

    260

    127

    233

    35.1

    Rd65×1/6″

    50

    270

    140

    283

    47.8

    Rd78×1/6″

    80

    280

    154

    287

    72.1

    Rd110×1/6″

    100

    290

    163

    350

    97.6

    Rd130×1/6″

    卡箍型电磁流量计

    主要技术指标

    公称通径(mm)

    25、40、50、80、100

    介质电导率

    ≥5μs/cm

    工作压力

    0.6MPa  1.0 MPa  1.6MPa

    精度

    示值的±1.0%或±0.5%(可选±0.3%)

    衬里材料

    PTFE  F46  PFA

    电极材料

    316L不锈钢

    安装形式

    一体式  分体式

    连接方法

    卡箍式,符合ISO2037配套提供连接附件

    其它技术指标,例如:流速、量程、环境温度、介质温度、供电电源、功耗、防爆要求、防护等级、输出信号、通讯、电气连接等都与普通法兰式电磁流量计相同。

    外型及安装尺寸

    外形尺寸表

    通径

    耐压MPa

    H

    h

    L

    d

    D

    25

    0.6



    1.0



    1.6

    235

    115

    229

    22.4

    50.5

    40

    260

    127

    233

    35.1

    50.5

    50

    270

    140

    283

    47.8

    64

    80

    280

    154

    287

    73.1

    91

    100

    290

    163

    350

    98.6

    119
