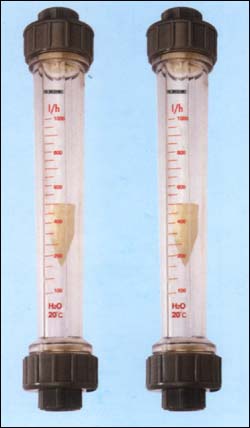

    塑料管流量计

    上一页

    下一页

    详细介绍：

    结构示意图

    1.接管  2.螺帽  3.“O”密封圈 4.上止档  5.标度尺  6.锥管 7.浮子 8.下止档

    技术参数：

    公   称
    通   经
    DN(mm)
    型   号
    测量范围水,
    (20℃)
    允许被测流体状况
    15
    LZB-15S
    10-100L/h
    16-160L/h
    25-250L/h
    40-400L/h
    60-600L/h
    精确度等级:

    4级

    耐压:

    ≤0.6Mpa

    介质温度:

    0～60℃


    25
    LZB-25S
    100-1000L/h
    160-1600L/h
    250-2500L/h
    300-3000L/h
    50
    LZB-50S
    0.4-4/h
    0.6-6/h
    1-10/h
    1.6-16/h

    外形尺寸：

    公   称
    通   经
    DN(mm)
    型   号
    L
    接插连接
    管螺纹连接
    15
    LZB-15S
    280
    Ø20


    Ø45
    25
    LZB-25S
    380
    Ø32
    G3/4″
    Ø68
    50
    LZB-50S
    435
    Ø63
    G11/2″
    Ø98

    注:  连接方式有接插连接和管螺纹连接二种,结构示意图以接插连接为例
