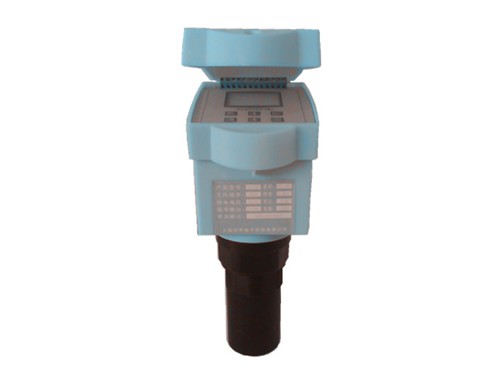

    一体超声波明渠流量计

    上一页

    下一页

    产 品 说 明

        非满管状态流动的水路被称作明渠,明渠流量计安装在标准堰槽的上方,采用超声波以非接触的方式测量明渠堰槽内的水位高度，再由微处理器自动换算出对应的流量值。UL601型明渠流量计自带128*64液晶屏显示液位高度、瞬时流量及累积流量。带液位上下限报警指示，EEPROM数字存储器，停电时仪器内数据不会丢失,可选配RS485数字接口/Modbus协议。

        明渠流量计是用于工矿企业渠道、管线供水和污水排放的流量测量仪表.是环境监测系统对污水排放总量控制和排污收费的必备工具.也可用于水源河流、农业水利灌溉方面的水量、液位测量。

     技 术 参 数

    工作电压  ：  DC24V或AC220V.
    工作频率  ：  40～69KHz
    信号输出  ：  4～20mA.（可选配RS232或485输出）
    测距能力  ：  0～3m
    盲    区  ：  0.20m～0.35m
    发射全角  ：  6°～9°
    测距分辨率：  1mm
    测量精度  ：  2.5～5%
    环境温度  ：  -20～+60℃.
    测量范围  ：  不限(取决于堰槽尺寸)
    累积流量  ：  99999999m³
    可配堰槽  ：  帕歇槽，三角堰，等宽堰，矩形堰
    防护等级  ：  IP 67
    外壳材料  ：  ABS或PTFE(客户需要PTFE材质的需在订货时说明）

      安 装 注 意

    1， 超声波明渠流量计的探头可以直接安装在量水堰槽水位观测点的上方。探头发声的一面要对准水面。可以用水平尺放在探头上盖上，通过校上盖水平使探头对准水面。巴歇尔槽水位观测点在距喉道2/3收缩段长位置；三角堰、矩形堰在上游一侧，距堰板3～4倍最大过堰水深处。



    2，变送器上部的两个进线孔配M18*1.5的防水接头，请使用线径为6mm～9mm的电缆；
    3，露天放置变送器时，进线孔的压紧螺母、上盖务必拧紧，否则防水效果大大降低；
    4，由于仪表采用LCD液晶。紫外线对液晶屏有老化的作用，阳光长时间的暴晒，会影响液晶的寿命。所    以，变送器露天放置时，请尽量加装雨棚 或 挡板等防护措施。
    5，安装探头时，要注意超声波的盲区。最高水位距离探头底面要大于0.4m


      结 构 尺 寸
