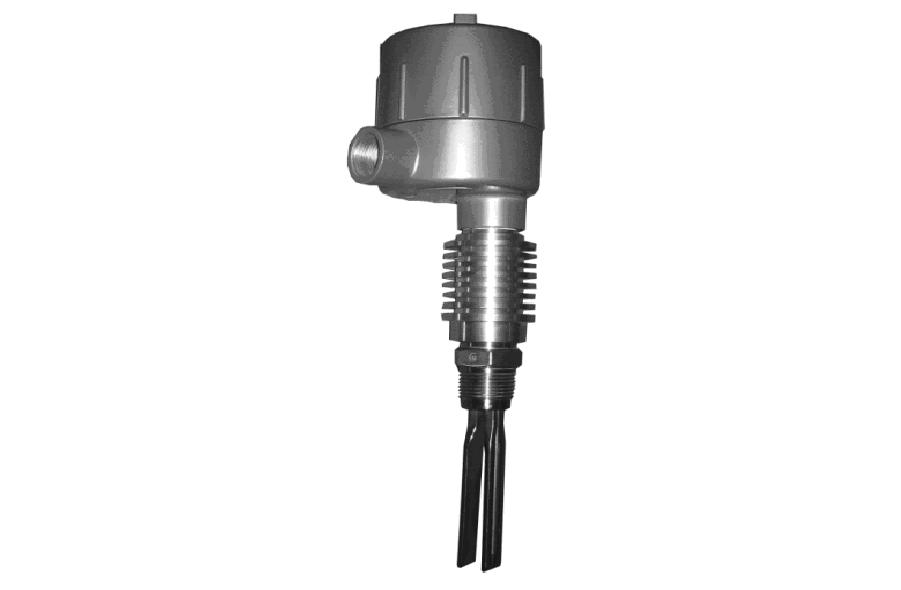

    系列音叉式物位开关

    上一页

    下一页

    ●工作原理：
    音叉式物位开关是一种新型的物位开关。它是利用音叉振动的原理设计制作的。它是在音叉物位开关的感应棒底座，透过压电晶片驱动音叉棒，并且由另外一压电晶片接受振动讯号，使振动讯号得以循环，并且使感应棒产生共振。当物料与感应棒接触时，振动讯号逐渐变小，直到停止共振时，控制电路会输出电气接点信号。由于感应棒感度由前端向后座依次减弱的自然原理，所以当桶槽内物料与桶周围向上堆积，触及感应棒底座〈后部〉或排料时，均不会产生错误讯号。
    简单的说，音叉在压电晶体激励下产生机械振动，这种振动具有一定的频率和振幅。当音叉被液体或固体浸没时，音叉的振动频率和振幅将发生变化。这个频率变化由电子线路检测出来并输出一个开关量。
    ●适用范围及特点
    音叉物位开关是一种新型的物位开关。几乎适用于所有液体介质，同时也适用于测量能自由流动的中等密度的固体粉末或颗粒。由于音叉物位开关基本没有活动部件，机械磨损比较下，因此无需维护和调整，使用简单方便。
    另外，该物位开关采用国外的新技术和原装进口芯片，具有使用寿命长、性能稳定、安全可靠等优点，以及适应性强（被测介质不同的电参数、密度对测量均不产生影响）、不需调校（无论测量何种介质都不需要现场调校）和免于维护等特点，广泛应用于冶金、建材、化工、轻工、粮食等行业中物位的过程控制。
    ●主要技术参数：
    叉体长度：128mm～200mm（必要时可做延长）；
    供电电压：DC24V 或 AC220V50/60Hz；
    工作温度：-40～80℃（标准型）、-40～130℃（中温型）；
    环境温度：-20～70℃；
    工作压力：≤2.5MPa；
    介质密度：≥ 0.7g/cm3（液体）、>0.1g/ cm3（固体）；
    输出方式：AC220V/20mA，DC24V/0.5A；
    功率消耗：1.5W（AC220V供电）、0.25W（DC24V供电）；
    过程连接：螺纹连接、法兰连接（可以根据客户要求选择过程连接方式）；
    电气接口：M20×1.5；
    外壳防护：IP65；
    防爆标志：Ex dⅡCT4。
