    1. 快速设置流量参数

    仪表上电后，通过设置如下参数可完成流量测量。

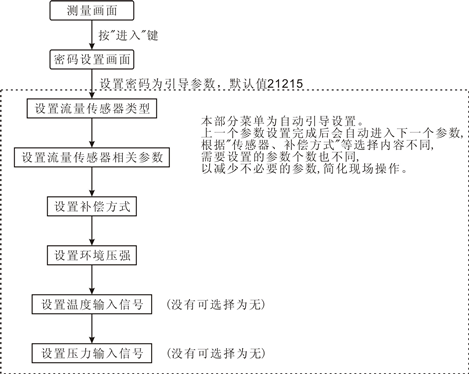

    图1.1  快捷操作流程图

    具体的参数流程如下图所示。选择了一条支路，则其他支路的参数自动隐藏。例如选择“流量通道 输入信号类型”为脉冲，则不再显示“设计流量上限”“流量传感器类型”“开平方功能”参数。

    2. 切换画面

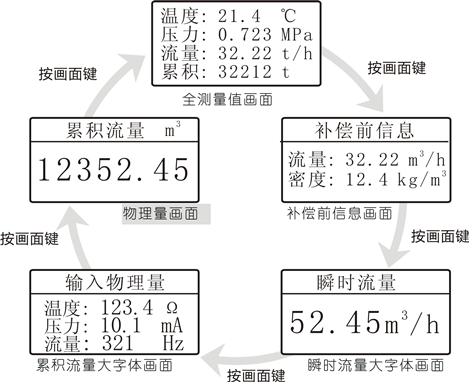

    仪表包含五个日常信息画面。可以按画面键在各个画面之间切换，也可以通过设定参数使其自动循环显示。

    上述各个画面可能因为参数设置等原因略有变化：

    1. 当温度或压力输入信号选择为“无”时，仪表自动隐藏各画面的温度或压力显示；

    2. 当介质与补偿选择为“无补偿时”，仅显示全测量值画面。

    3. 当温度输入断线时，或当输入超出仪表物理测量上限时，仪表在对应的位置显示“溢出”字样。

    4. 当累积流量位数大于6位时，仪表自动隐藏“累积”字样，以便于显示更高的数据位数。

    ※ 注意：补偿前信息画面中的“流量”主要用于判断补偿相关参数是否设置正确。具体请参见第4节中的“补偿前信息画面中的流量”。

    3. 查询历史记录和停电信息

    仪表包含六个历史信息画面。可以按查询键在各个画面之间切换。可随时按返回键返回测量值显示画面。

    3.1. 年月日累积量查询

    图3.1 年月日累积量查询画面

    本画面按左、右键可以移动光标，按上、下键可以增减选中的年、月、日的数值。选中不同的日期时，标题栏会自动显示当前查询的是什么时间的累积流量。

    可以查询最近3年内每年、每月、每日的累积流量。

    3.2. 瞬时量历史曲线查询

    图3.2 瞬时量历史曲线画面

    瞬时量历史曲线画面包含温度、压力、流量三个画面，按查询键可依次切换。

    按左、右键可以向前后翻页，按上、下键可以在一个页面内左右移动光标轴。
