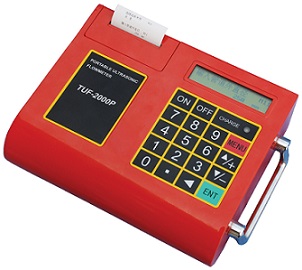

便携式超声波流量计
型号：TUF-2000P
便携式超声波流量计实现了流量的非接触式测量。只需要将传感器安装在管道外壁，即可完成对流量的测量，方便准确。
配接夹装式温度传感器还可以方便地测量温度、热量。
广泛应用于自来水、供暖、水利、冶金、化工、机械，能源等行业，可以用做生产监测、流量比对、临时检测、流量巡查，水平衡调试，热网平衡调试，节能监测，是流量、热量检测必备的工具仪表。
l 特点
高精度测量 测量精度优于±1%
测量范围大 选用不同型号的传感器，可实现口径DN15~DN6000mm管道流量的测量
内置打印机 既可实现即时屏幕打印，还可以定时打印提前设定的多达20预想的测量结果
数据存储 可将提前设定的多达20余项的测量结果存储至SD卡内，便于数据的分析与统计
RS485 通讯接口 可将设置的参数和测量结果上传至上微机
多种输入、输入信号 输出信号：4-20mA、脉冲信号、继电器信号；输入信号：3路4-20mA
热量测量 配接夹装式温度传感器，可实现热量测量
l 流量测量图
|
夹 装 式 |
支 架 式 |
|
|
|
l 热量测量图
|
夹 装 式 |
支 架 式 |
|
供水管 回水管
|
供水管 回水管
|
|
便携式超声波流量计配接夹装式温度传感器，可实现热量测量。 |
l 可选配流量传感器
|
夹装式传感器 |
带有强力磁铁，测量钢管、铸铁管时，只需将传感器吸附在管道外地机壳
传感器上盖标注了超声波信号的发射向 |
|
|
支架式传感器 |
固定装置和滑道采用全铝材质，重量轻、结构坚固
带有公英制标尺，提高安装精度和方便性 |
|
l 可选配温度传感器
|
夹装式温度传感器
PT100 |
无损检测，无需破坏管道
安装维修方便，用户可自行安装 |
|
l 性能参数
|
项 目 |
性 能 、参 数 |
|
主 机 |
2×20点阵式背光型液晶显示器，工作温度（-25~60℃）
打印机输出选用24列字符微型热敏打印机
数据接口RS485 |
|
信号输入、输出 |
1 路4-20mA输出
1 路OCT输出
1 路继电器输出
3 路4-20mA输入 |
|
测量范围 |
配用不同的传感器可实现DN15~6000mm，温度-30~160℃管道的测量 |
|
测量介质 |
水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体 |
|
管道材质 |
钢、不锈钢、铸铁、PVC、铜、铝、等一切质密的管道，允许有衬里 |
|
流速范围 |
0~±10m/s |
|
测量精度 |
优于±1% |
|
电 源 |
镍氢电池壳连续工作20小时以上，使用电源适配器供电，可实现不间断测量 |
|
功 耗 |
1.5W |
l 测量组成图及数据分析图
|
