产品展示

Products Info

    固定分体式超声波流量计

    上一页

    下一页

    型号：TUF-2000S

    　　应用于各种液体体积流量的在线计量，主机与传感器分别安装：传感器安装在管道上，主机安装于室内或仪表箱内，主机与传感器之间用超声波专用电缆连接，是目前应用最广泛的超声波流量计。

    l 特 点

        测量范围大 　　　 选用不同型号的传感器，可实现口径DN15~DN6000mm管道流量的测量

        可靠性高 　　　　  采用低电压、多脉冲发射电路，测量精度、使用寿命及可靠性高

        抗干扰能力强 　　 采用双平衡信号差分发射、接受电路，有效抵御变频器、电视塔、高压线等强干扰源

        强大的记忆功能　   自动记忆前512日、前128月、前10年累积热量和流量、年月日累积数据都可以通过MODBUS协议读出

        热量测量 　　　　 配接温度传感器，可实现热量测量



     l 流量测量图



    夹 装 式

    插 入 式

    管 段 式



    l 热量测量图



    夹 装 式

    插 入 式

    管 段 式



    l 可选择主机



        为了适应不同的安装场合，分体式超声波流量计提供了3种主机可进行选择：

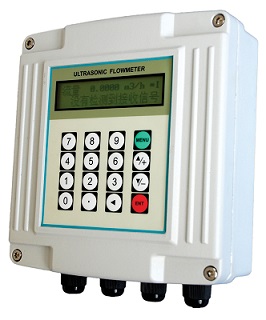

    壁 挂 式

    盘 装 式

    防 爆 式

    型　号：　TUF-2000SW

    场　所：　用于室内或仪表箱内挂壁

    　　　　　可选配SD卡

    型　号：　TUF-2000SS

    场　所：　用于仪表盘安装

    　　　　　开孔尺寸：152×76mm

    型　号：　TUF-2000SD

    场　所：　用于防爆场合

    　　　　　防爆等级：DIIBT4



    l 可选配流量传感器



    夹装式传感器

    带有强力磁铁，测量钢管、铸铁管时，只需将传感器吸附在管道外地机壳

    传感器上盖标注了超声波信号的发射向　

    插入式传感器

    安装无需断流，无压力损失

    接收信号良好，长期运行稳定、可靠　



    管段式传感器

    安装需断管、断流，无压力损失

    精度最高，接收信号良好，长期运行稳定可靠



    l 可选配热量传感器



    夹装式三线制PT100温度传感器

    无损检测，无需破坏管道，安装维修方便，用户可自行安装　

    插入式三线制PT100温度传感器

    需断流，无压力损失　

    带压安装插入式三线制PT100温度传感器

    安装无需断流，无压力损失
